GC7135與GC7235一起使用時，采用一體數碼管應用時，小數點的驅動方式？
發布時間：2016-01-18 13:12

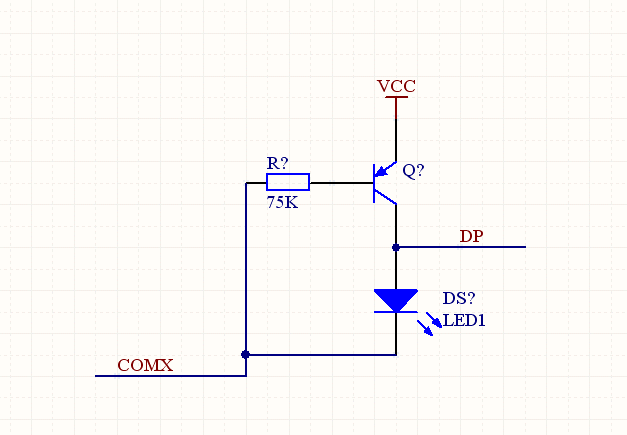

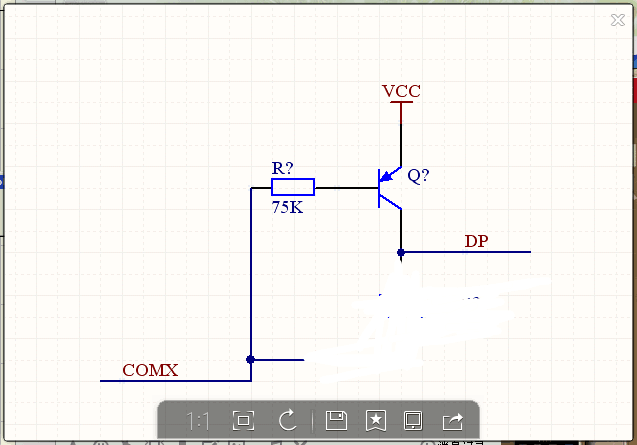

GC7135與GC7235一起使用時，采用一體數碼管應用時，小數點的驅動方式為：7235是驅動共陰數碼管，所以COM1~COM5輪流輸出低電平，要想點亮相應的數碼管，就采用一個PNP的三極管連到對應的COM和DP引腳。左圖中的LED指的是數碼管對應DP的那個LED,不需要外部連接的,是數碼管里面的。
